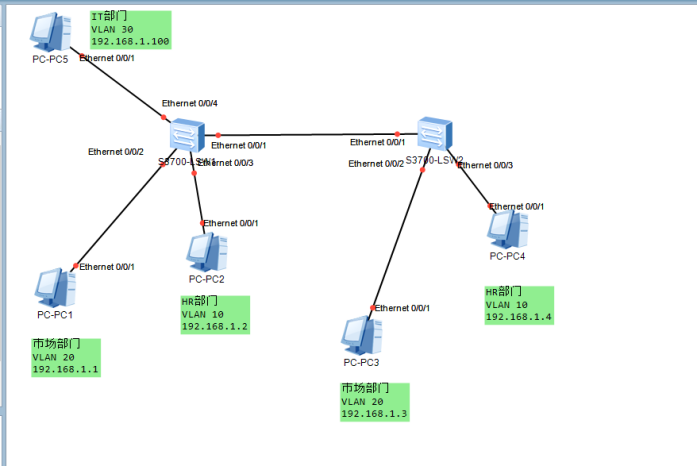

一、实验拓扑图

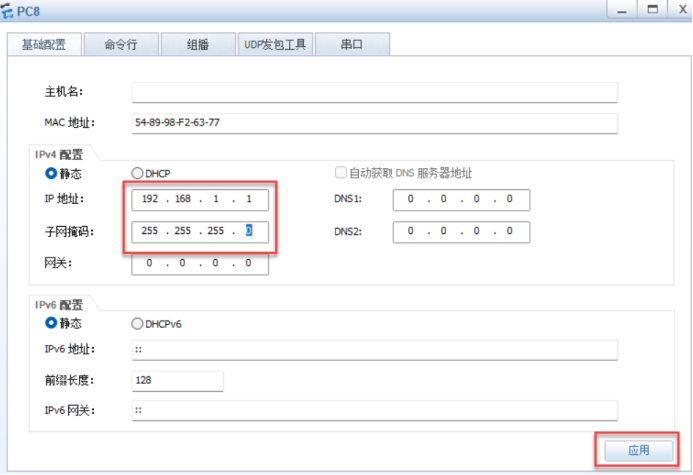

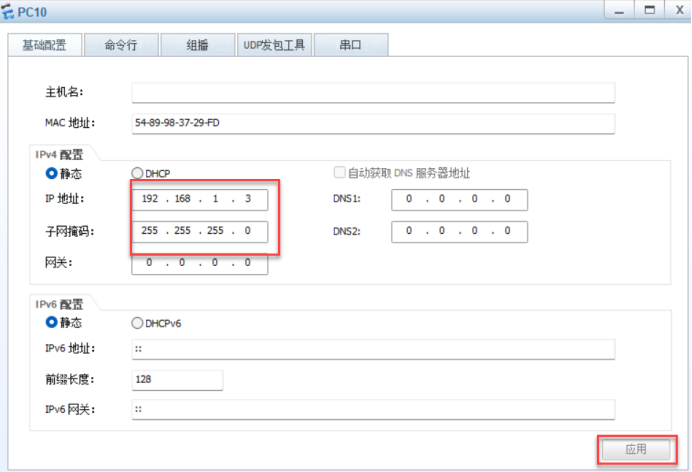

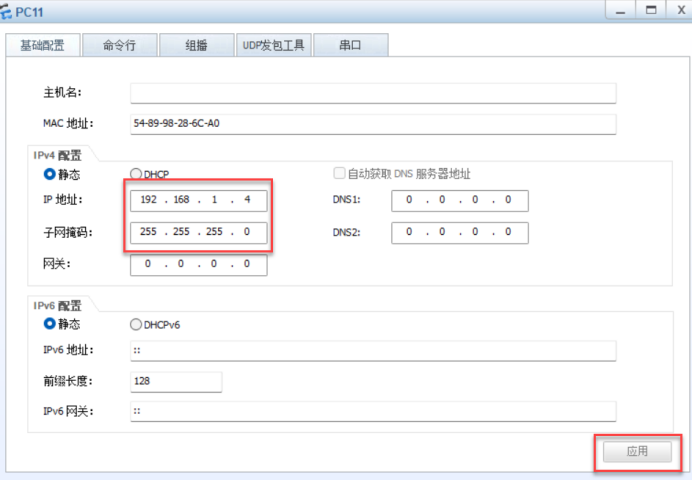

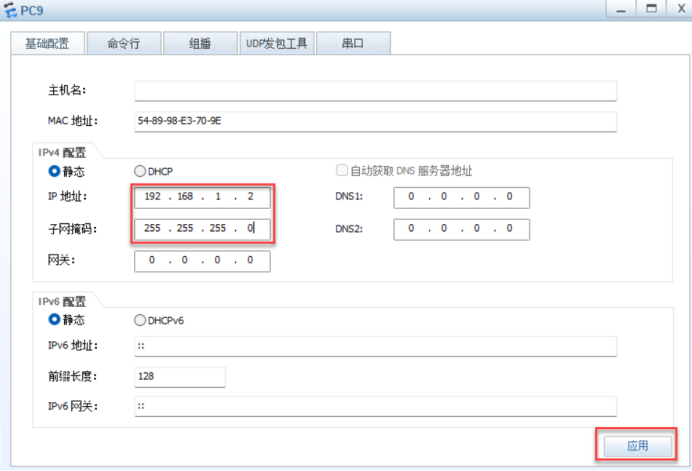

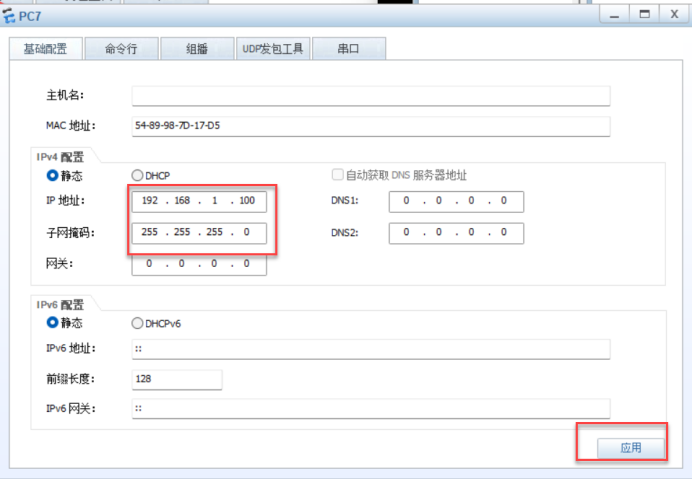

二、设置五台电脑的IP及子网掩码：

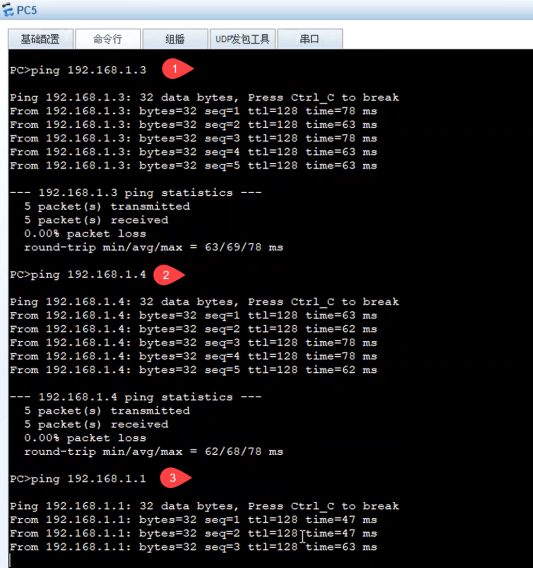

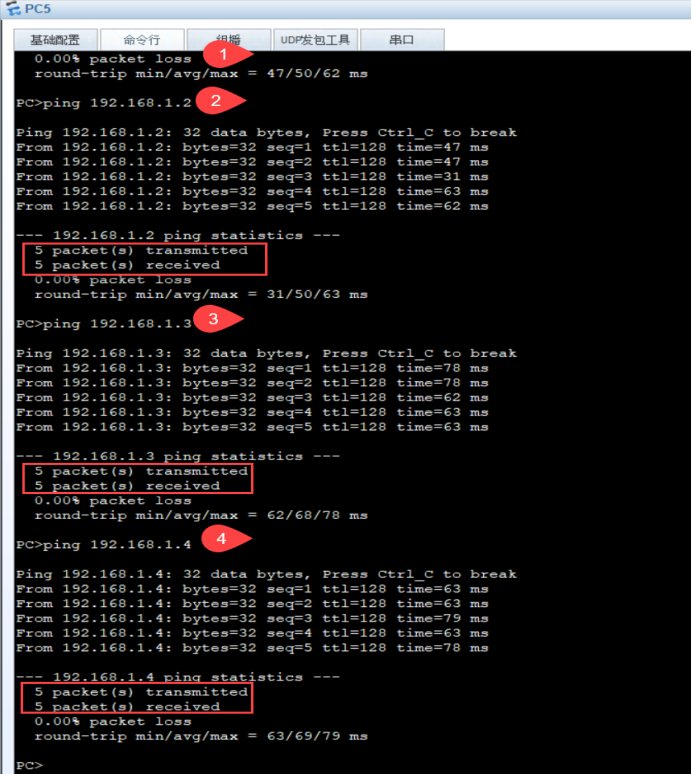

三、没划分vlan前全网互通：
四、设置第一台二层交换机2SW1：
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info
Apr 16 2025 08:52:26-08:00 Huawei %%01PHY/1/PHY(l)[0]: Ethernet0/0/4: change
status to down-c
Apr 16 2025 08:52:27-08:00 Huawei %%01PHY/1/PHY(l)[1]: Ethernet0/0/4: change
s
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname 2sw1
[2sw1]vlan batch 10 20 30 创建vlan10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[2sw1]interface e0/0/2 进入e0/0/2接口
[2sw1-Ethernet0/0/2]port link-type hybrid端口链路类型为混合链路
[2sw1-Ethernet0/0/2]port hybrid untagged vlan 20 30端口链路类型20 30不打标记（进来时不打标记）
[2sw1-Ethernet0/0/2]port hybrid pvid vlan 20 端口混合链路打标记，打vlan20的标记（出去时打标记）
[2sw1-Ethernet0/0/2]quit
[2sw1]
[2sw1]
[2sw1]interface e0/0/3 进入e0/0/3接口
[2sw1-Ethernet0/0/3]port link-type hybrid 端口链路类型为混合链路
[2sw1-Ethernet0/0/3]port hybrid untagged vlan 10 30 端口链路类型10 30不打标记（进来时不打标记）
[2sw1-Ethernet0/0/3]port hybrid pvid vlan 10 端口混合链路打标记，打vlan10的标记（出去时打标记）
[2sw1-Ethernet0/0/3]quit
[2sw1]
[2sw1]
[2sw1]interface e0/0/4 进入e0/0/4接口
[2sw1-Ethernet0/0/4]port link-type hybrid 端口链路类型为混合链路
[2sw1-Ethernet0/0/4]port hybrid untagged vlan 10 20 30 端口链路类型10 20 30不打标记（进来时不打标记）
[2sw1-Ethernet0/0/4]port hybrid pvid vlan 30 端口混合链路打标记，打vlan30的标记（出去时打标记）
[2sw1-Ethernet0/0/4]quit
[2sw1]
[2sw1]
[2sw1]interface e0/0/1 进入e0/0/1接口
[2sw1-Ethernet0/0/1]port link-type hybrid 端口链路类型为混合链路
[2sw1-Ethernet0/0/1]port hybrid tagged vlan 10 20 30 端口链路类型10 20 30打标记
[2sw1-Ethernet0/0/1]quit
五、设置第二台二层交换机2SW2：
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname 2sw2
[2sw2]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[2sw2]vlan batch 10 20 30
[2sw2]interface e0/0/1 进入e0/0/1接口
[2sw2-Ethernet0/0/1]port link-type hybrid 端口链路类型为混合链路
[2sw2-Ethernet0/0/1]port hybrid tagged vlan 10 20 30 端口链路类型10 20 30打标记
[2sw2-Ethernet0/0/1]quit 退出
[2sw2]interface e0/0/2 进入e0/0/2接口
[2sw2-Ethernet0/0/2]port link-type hybrid 端口链路类型为混合链路
[2sw2-Ethernet0/0/2]port hybrid untagged vlan 20 30 端口链路类型20 30不打标记（进来时不打标记）
[2sw2-Ethernet0/0/2]port hybrid pvid vlan 20 端口混合链路打标记，打vlan20的标记（出去时打标记）
[2sw2-Ethernet0/0/2]quit 退出
[2sw2]
[2sw2]interface e0/0/3
[2sw2-Ethernet0/0/3]port link-type hybrid 端口链路类型为混合链路
[2sw2-Ethernet0/0/3]port hybrid untagged vlan 10 30 端口链路类型10 30不打标记（进来时不打标记）
[2sw2-Ethernet0/0/3]port hybrid pvid vlan 10 端口混合链路打标记，打vlan10的标记（出去时打标记）

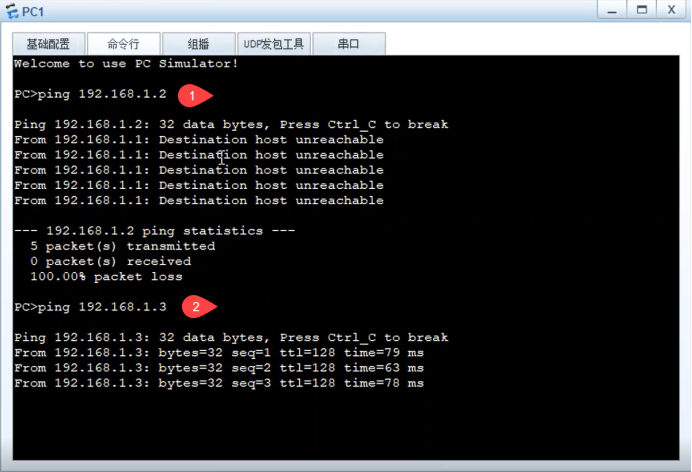

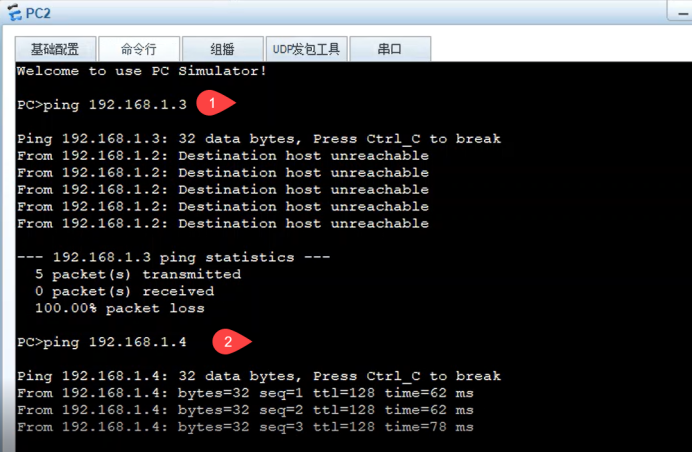

六、划分vlan后测试，不同部门之间是否不能互相通信
