知识导引：
实验3：交换机的混合链路hybrid
hybrid接口既可以连接普通终端的接入链路又可以连接交换机间的干道链路，它允许多个
VLAN的帧通过，并可以在出接口方向将某些VLAN帧的标签剥掉
Hybird接口处理VLAN帧的过程如下：
（1）收到一个二层帧，判断是否有VLAN标签。没有标签，则标记上Hybrid接口
的PVID,进行下一步处理；有标签，判断该Hybrid接口是否允许该VLAN的帧进入，
允许则进行下一步处理，否则丢弃。
（2）当数据帧从Hybird接口发出时，交换机判断VLAN在本接口的属性是Untagged
还是Tagged.如果是Untagged,先剥离帧的VLAN标签，再发送；如果是Tagged,则
直接发送帧。
通过配置Hybird接口，能够实现对VLAN标签的灵活控制，既能够实现Access接口的功能
，又能够实现Trunk接口的功能
实验4：单臂路由
备注：
使用dot1q termination vid命令配置子接口对一层tag报文的终结功能。即配置该命令后，路由器子接口在接收带有VLAN tag的 报文时，将剥掉tag进行三层转发，在发送报文时，会将与该子接口对应VLAN的VLAN tag添加到报文中。
使用arp broadcast enable 命令开启子接口的ARP广播功能。如果不配置该命令，将会导致子接口无法发送ARP广播报文，以及向外转发IP报文。
实验1：三层交换
VLANIF接口是基于网络层的接口，可以配置IP地址。借助VLANIF接口，三层交换机就能实现路由转发功能

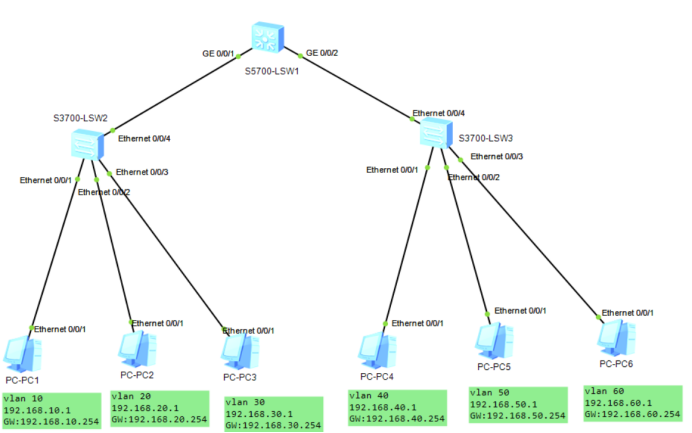

一、实验拓扑图:
二、配置第一个二层交换机2SW1：
<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname 2sw1 更改名称为2sw1
[2sw1]vlan batch 10 20 30 创建vlan 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[2sw1]interface e0/0/1 进入e0/0/1接口
[2sw1-Ethernet0/0/1]port link-type access 端口链路类型为接入链路
[2sw1-Ethernet0/0/1]port default vlan 10 端口接入vlan10
[2sw1-Ethernet0/0/1]quit 退出
[2sw1]
[2sw1]interface e0/0/2 进入e0/0/2接口
[2sw1-Ethernet0/0/2]port link-type access 端口链路类型为接入链路
[2sw1-Ethernet0/0/2]port default vlan 20 端口接入vlan20
[2sw1-Ethernet0/0/2]quit 退出
[2sw1]
[2sw1]interface e0/0/3 进入e0/0/3接口
[2sw1-Ethernet0/0/3]port link-type access 端口链路类型为接入链路
[2sw1-Ethernet0/0/3]port default vlan 30 端口接入vlan30
[2sw1-Ethernet0/0/3]quit 退出
[2sw1]
[2sw1]interface e0/0/4 进入e0/0/4接口
[2sw1-Ethernet0/0/4]port link-type trunk 端口链路类型为中继链路
[2sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 30 端口中继链路允许vlan10、20、30通过
[2sw1-Ethernet0/0/4]quit 退出三、配置第二个二层交换机2SW2：
<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname 2sw2 命名为2sw2
[2sw2]vlan batch 40 50 60 创建vlan40、50、60
Info: This operation may take a few seconds. Please wait for a moment...done.
[2sw2]interface e0/0/1 进入e0/0/1接口
[2sw2-Ethernet0/0/1]port link-type access 端口链路类型为接入链路
[2sw2-Ethernet0/0/1]port default vlan 40 端口接入vlan40
[2sw2-Ethernet0/0/1]quit 退出
[2sw2]
[2sw2]interface e0/0/2 进入e0/0/2接口
[2sw2-Ethernet0/0/2]port link-type access 端口链路类型为接入链路
[2sw2-Ethernet0/0/2]port default vlan 50 端口接入vlan50
[2sw2-Ethernet0/0/2]quit 退出
[2sw2]
[2sw2]
[2sw2]interface e0/0/3 进入e0/0/3接口
[2sw2-Ethernet0/0/3]port link-type access 端口链路类型为接入链路
[2sw2-Ethernet0/0/3]port default vlan 60 端口接入vlan60
[2sw2-Ethernet0/0/3]quit 退出
[2sw2]
[2sw2]
[2sw2]interface e0/0/4 进入e0/0/4接口
[2sw2-Ethernet0/0/4]port link-type trunk 端口链路类型为中继链路
[2sw2-Ethernet0/0/4]port trunk allow-pass vlan 40 50 60 端口中继链路允许vlan40 50 60 通过
[2sw2-Ethernet0/0/4]quit 退出四、配置三层交换机3SW1：
<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname 3sw1 更改名称为3sw1
[3sw1]vlan batch 10 20 30 40 50 60 创建vlan10 20 30 40 50 60
Info: This operation may take a few seconds. Please wait for a moment...done.
[3sw1]interface vlanif 10 进入vlan10的虚接口
[3sw1-Vlanif10]ip address 192.168.10.254 24 IP地址192.168.10.254 子网掩码24
[3sw1-Vlanif10]quit 退出
[3sw1]interface vlanif 20 进入vlan20的虚接口
[3sw1-Vlanif20]ip address 192.168.20.254 24 IP地址192.168.20.254 子网掩码24
[3sw1-Vlanif20]quit 退出
[3sw1]interface vlanif 30 进入vlan30的虚接口
[3sw1-Vlanif30]ip address 192.168.30.254 24 IP地址192.168.30.254 子网掩码24
[3sw1-Vlanif30]quit 退出
[3sw1]interface vlanif 40 进入vlan40的虚接口
[3sw1-Vlanif40]ip address 192.168.40.254 24 IP地址192.168.40.254 子网掩码24
[3sw1-Vlanif40]quit 退出
[3sw1]interface vlanif 50 进入vlan50的虚接口
[3sw1-Vlanif50]ip address 192.168.50.254 24 IP地址192.168.50.254 子网掩码24
[3sw1-Vlanif50]quit 退出
[3sw1]interface vlanif 60 进入vlan60的虚接口
[3sw1-Vlanif60]ip address 192.168.60.254 24 IP地址192.168.60.254 子网掩码24
[3sw1-Vlanif60]quit 退出
[3sw1]interface g0/0/1 进入g0/0/1接口
[3sw1-GigabitEthernet0/0/1]port link-type trunk 端口链路类型为中继链路
[3sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 30 端口中继链路允许vlan10、20、30通过
[3sw1-GigabitEthernet0/0/1]quit 退出
[3sw1]
[3sw1]interface g0/0/2 进入g0/0/3接口
[3sw1-GigabitEthernet0/0/2]port link-type trunk 端口链路类型为中继链路
[3sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 40 50 60 端口中继链路允许vlan40、50、60通过

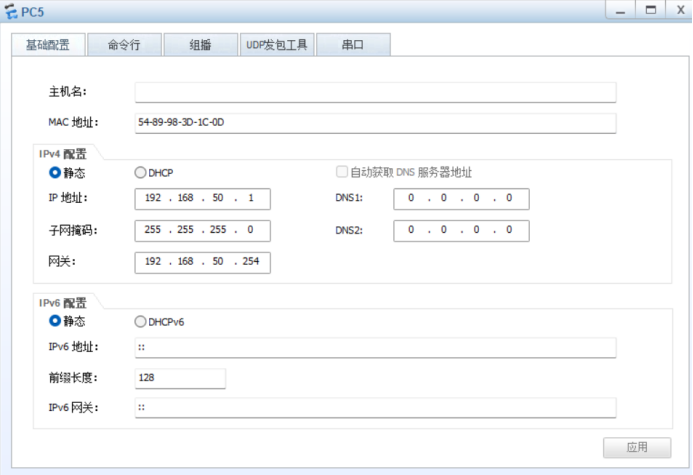

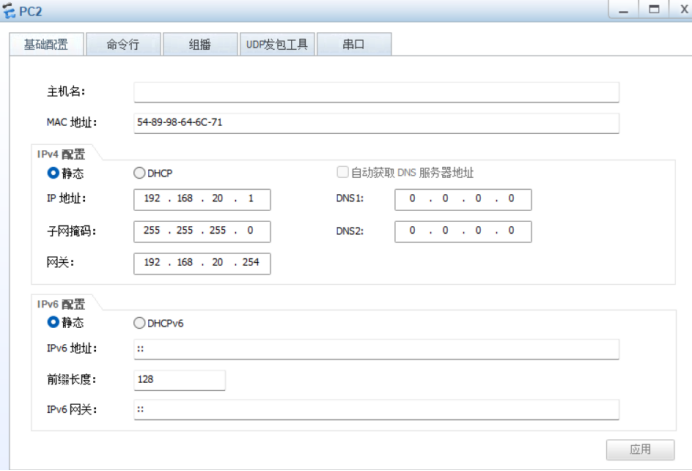

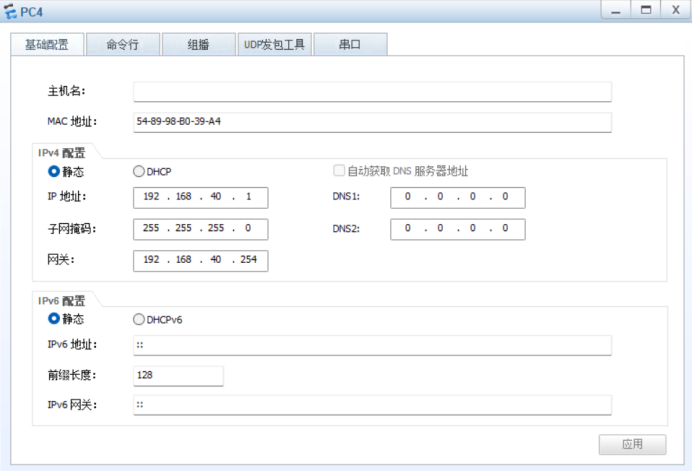

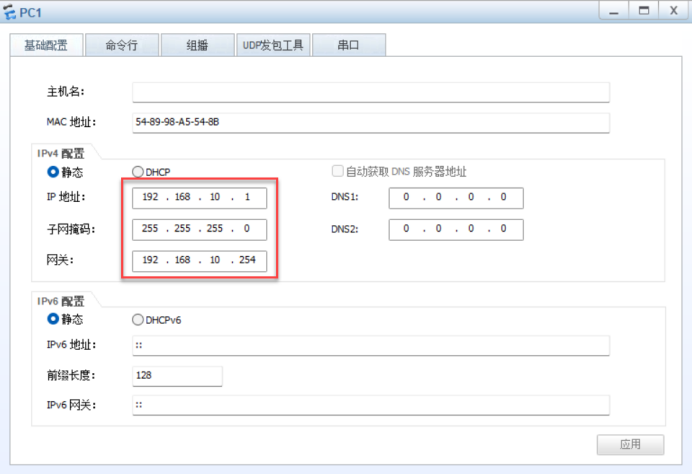

[3sw1-GigabitEthernet0/0/2]quit 退出五、配置PC IP、子网掩码及网关：
六、查看IP接口的详细信息
[3sw1]display ip interface brief 查看IP接口的详细信息
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 8
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 7
The number of interface that is DOWN in Protocol is 2
Interface IP Address/Mask Physical Protocol
MEth0/0/1 unassigned down down
NULL0 unassigned up up(s)
Vlanif1 unassigned up down
Vlanif10 192.168.10.254/24 up up
Vlanif20 192.168.20.254/24 up up
Vlanif30 192.168.30.254/24 up up
Vlanif40 192.168.40.254/24 up up
Vlanif50 192.168.50.254/24 up up

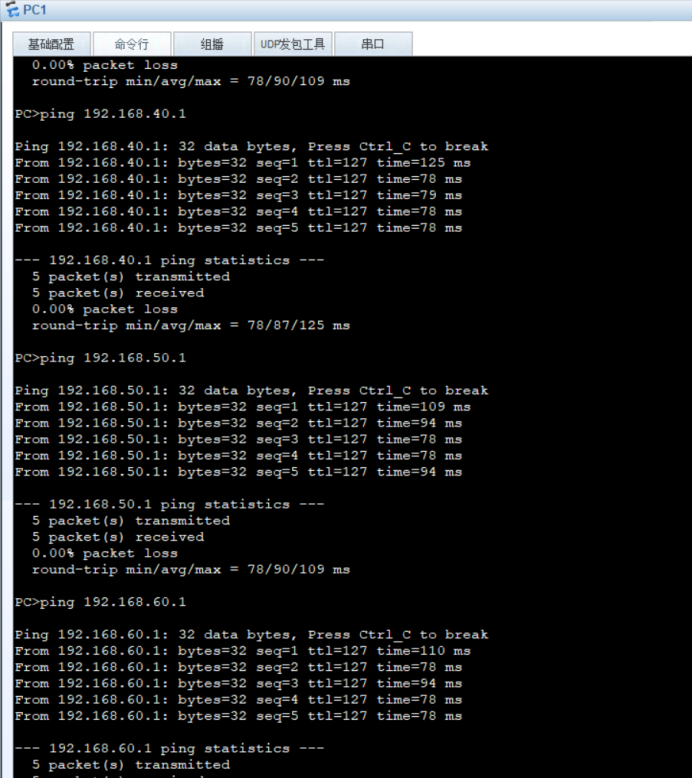

Vlanif60 192.168.60.254/24 up up 七、测试验证全网是否互通：
