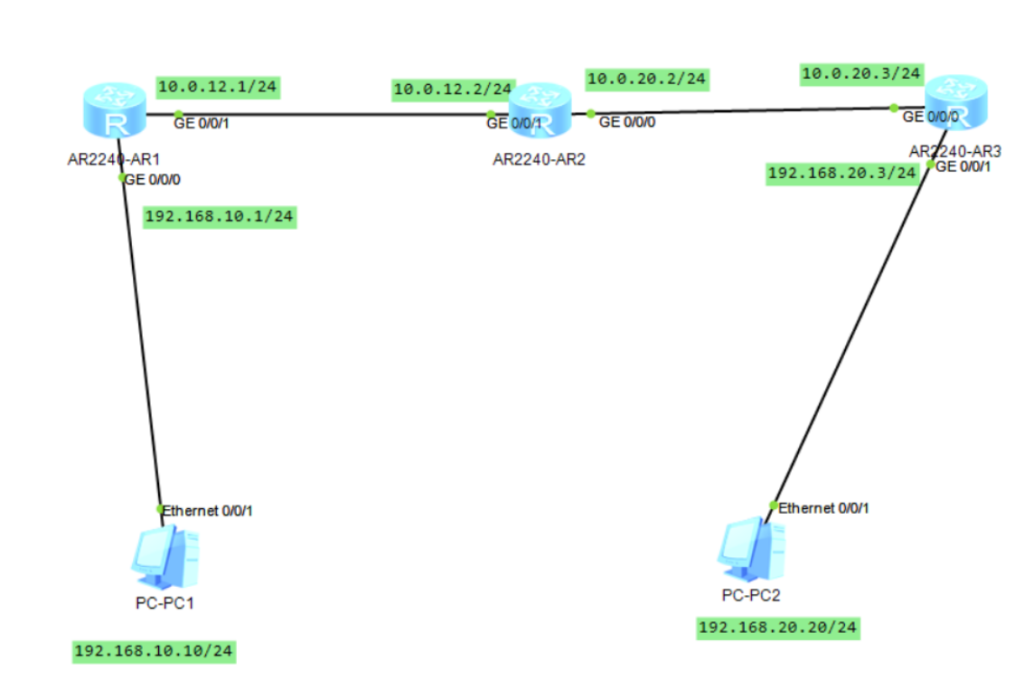

一、实验拓扑图：

二、配置第一个路由器R1

The device is running!

<Huawei>system-view 进入视图模式		进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname r1 设置名称为r1	修改名称为r1
[r1]interface g0/0/0 进入g0/0/0接口  进入g0/0/0接口
[r1-GigabitEthernet0/0/0]ip address 192.168.10.1 24 IP地址192.168.10.1 子网掩码24
[r1-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[r1-GigabitEthernet0/0/0]quit 退出
[r1]interface g0/0/1  进入g0/0/1接口
[r1-GigabitEthernet0/0/1]ip address 10.0.12.1 24 IP地址10.0.12.1 子网掩码24
[r1-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[r1-GigabitEthernet0/0/1]quit 退出

二、配置第二个路由器R2

<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname r2 命名为r2 修改名称为r2
[r2]interface g0/0/0 进入g0/0/0接口
[r2-GigabitEthernet0/0/0]ip address 10.0.20.2 24 IP地址10.0.20.2 子网掩码24
[r2-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[r2-GigabitEthernet0/0/0]quit 退出
[r2]interface g0/0/1  进入g0/0/1接口
[r2-GigabitEthernet0/0/1]ip address 10.0.12.2 24 IP地址10.0.12.2 24 子网掩码24
[r2-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[r2-GigabitEthernet0/0/1]quit 退出

三、配置第三个路由器R3

<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname r3 命名为r3命名为r3命名为r3修改名称为r3
[r3]interface g0/0/0 进入g0/0/0接口
[r3-GigabitEthernet0/0/0] IP地址10.0.20.3 24 子网掩码24
[r3-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[r3-GigabitEthernet0/0/0]quit 退出
[r3]interface g0/0/1  进入g0/0/1接口
[r3-GigabitEthernet0/0/1]ip address 192.168.20.3 24 IP地址192.168.20.3 子网掩码24
[r3-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[r3-GigabitEthernet0/0/1]quit 退出

四、设置R1路由器的静态路由

[r1]ip route-static 10.0.20.0 24 10.0.12.2 （设置静态路由，网段是10.0.20.0 子网掩码是24 下一跳地址是10.0.12.2）
[r1]ip route-static 192.168.20.0 24 10.0.12.2 （设置静态路由，网段是192.168.20.0子网掩码是24 下一跳地址是10.0.12.2）

五、设置R2路由器的静态路由

[r2]ip route-static 192.168.10.0 24 10.0.12.1 （设置静态路由，网段是192.168.10.0子网掩码是24 下一跳地址是10.0.12.1）
[r2]ip route-static 192.168.20.0 24 10.0.20.3 （设置静态路由，网段是192.168.20.0子网掩码是24 下一跳地址是10.0.20.3）

六、设置R3路由器的静态路由

[r3]ip route-static 10.0.12.0 24 10.0.20.2 （设置静态路由，网段是10.0.12.0子网掩码是24 下一跳地址是10.0.20.2）
[r3]ip route-static 192.168.10.0 24 10.0.20.2 （设置静态路由，网段是192.168.10.0子网掩码是24 下一跳地址是10.0.20.2）

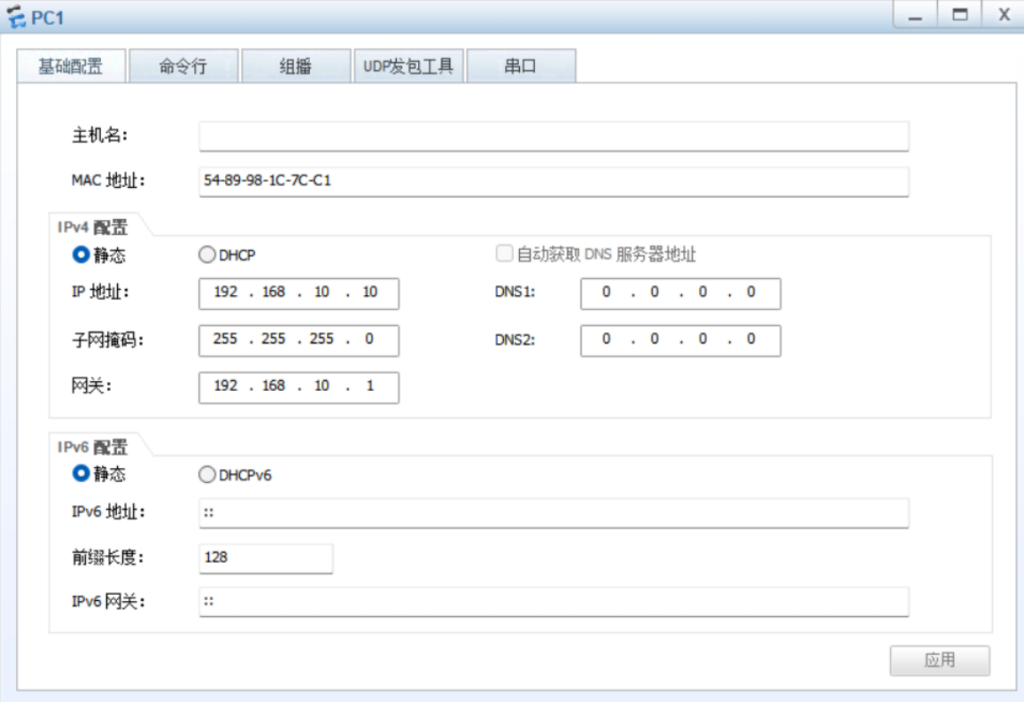

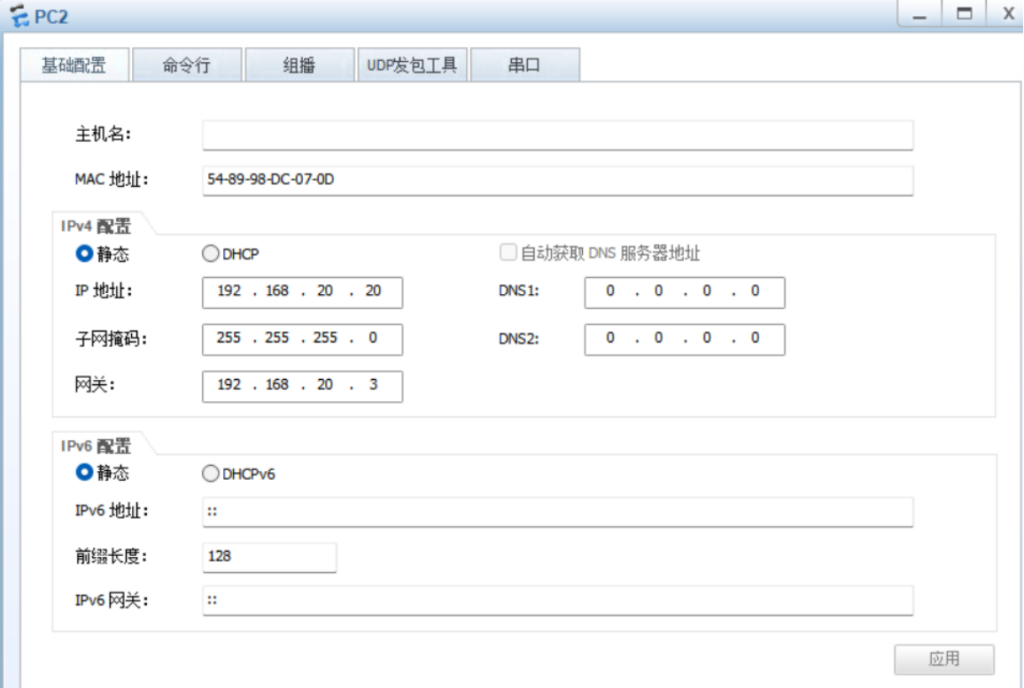

七、设置PC IP、子网掩码及网关

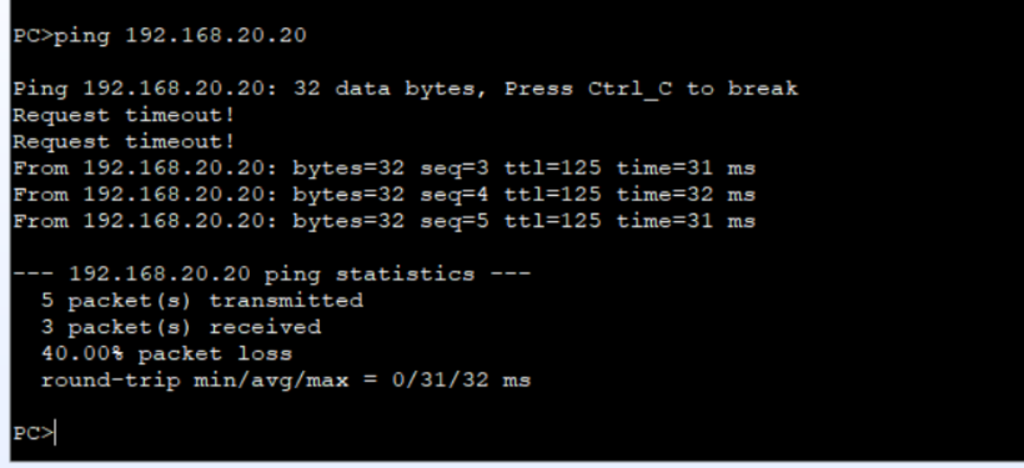

八、测试静态路由的配置是否成功

下一跳地址及网段静态路由
