OSPF单区域
|
116
|
0
|
Huawei,路由交换

796 字
|
10 分钟

知识点：OSPF单区域

OSPF作为基于链路状态的协议，具有收敛快、路由无环、扩展性好等优点，被快速接受并广泛使用

链路状态算法路由协议互相通告的是链路状态信息，每台路由器都将自己的链路状态信息（包含接口的IP地址和子网掩码、网络类型、该链路的开销等）发送给其他路由器，并在网络中泛洪，当每台路由器收集到网络内所有链路状态信息后，就能拥有整个网络的拓扑情况，然后根据整网拓扑情况运行SPF算法，得出所有网段的最短路径

OSPF支持区域的划分，区域是从逻辑上将路由器划分为不同的组，每个组用区域号(Area ID)来标识。一个网段只能属于一个区域，或者说每个OSPF的接口必须指明属于哪个区域。区域0为骨干区域，骨干区域负责在非骨干区域之间发布区域间的路由信息，在一个OSPF区域中有且只有一个骨干区域。

Router-ID是OSPF协议中不可或缺的标识符，贯穿于邻居关系建立、拓扑同步、路由计算等核心流程。合理规划Router-ID（如手动配置唯一值）能显著提升网络稳定性和运维效率

[R1]ospf 1  // 进入OSPF,进程号1

[R1-ospf-1]area 0 宣告是骨干区域area0 //宣告是骨干区域

[R1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255  宣告的网段172.16.1.0 反掩码0.0.0.255

//宣告网段是172.16.1.0 反掩码：255.255.255.255-255.255.255.0=0.0.0.255

[R1-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.255  宣告的网段172.16.10.0 反掩码0.0.0.255

[R1-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.255 宣告的网段172.16.20.0 反掩码0.0.0.255

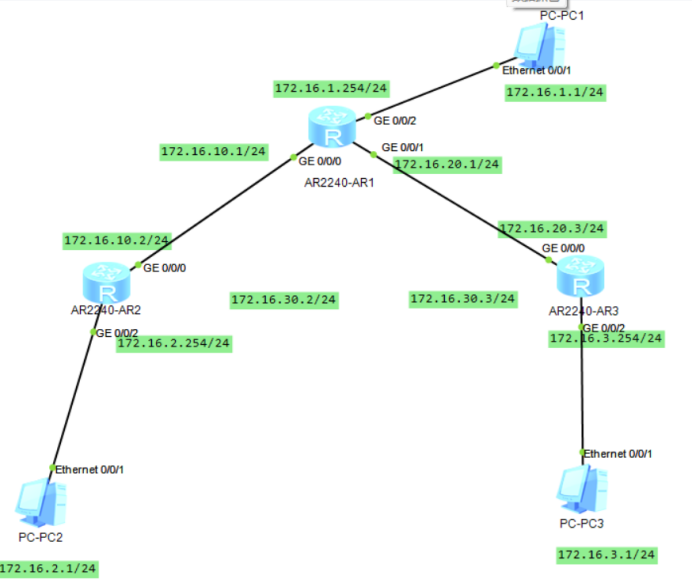

一、实验拓扑图：

二、配置R1、R2、R3路由器接口、IP地址及子网掩码：

<Huawei>system-view 进入视图模式 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台 关闭消息控制台
Info: Information center is disabled.
[Huawei]interface g0/0/0 进入g0/0/0接口
[Huawei-GigabitEthernet0/0/0]ip address 172.16.10.1 24 IP地址172.16.10.1 子网掩码24
[Huawei-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[Huawei-GigabitEthernet0/0/0]quit 退出
[Huawei]interface g0/0/1 进入g0/0/1接口 进入g0/0/1接口
[Huawei-GigabitEthernet0/0/1]ip address 172.16.20.1 24 IP地址172.16.20.1 子网掩码24
[Huawei-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[Huawei-GigabitEthernet0/0/1]quit 退出
[Huawei]
[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 172.16.1.254 24 IP地址172.16.1.254 子网掩码24
[Huawei-GigabitEthernet0/0/2]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/2 is not shutdown.
[Huawei-GigabitEthernet0/0/2]quit 退出
[Huawei]sysname r1 更改名称为：r1 更改名称为：r1
[Huawei]sysname r1 更改名称为：r2
[r2]interface g0/0/0 进入g0/0/0接口
[r2-GigabitEthernet0/0/0]ip address 172.16.10.2 24 IP地址172.16.10.2 子网掩码24
[r2-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[r2-GigabitEthernet0/0/0]quit 退出
[r2]interface g0/0/1 进入g0/0/1接口 进入g0/0/1接口
[r2-GigabitEthernet0/0/1]ip address 172.16.30.2 24 IP地址172.16.30.2 子网掩码24
[r2-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[r2-GigabitEthernet0/0/1]quit 退出
[r2]interface g0/0/2
[r2-GigabitEthernet0/0/2]ip address 172.16.2.254 24 IP地址172.16.2.254 子网掩码24
[r2-GigabitEthernet0/0/2]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/2 is not shutdown.
[r2-GigabitEthernet0/0/2]quit 退出
<Huawei>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable 关闭消息控制台
Info: Information center is disabled.
[Huawei]sysname r3更改名称为：r3
[r3]interface g0/0/0 进入g0/0/0接口
[r3-GigabitEthernet0/0/0]ip address 172.16.20.3 24 IP地址172.16.20.3 子网掩码24
[r3-GigabitEthernet0/0/0]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[r3-GigabitEthernet0/0/0]quit 退出
[r3]interface g0/0/1 进入g0/0/1接口 进入g0/0/1接口
[r3-GigabitEthernet0/0/1]ip address 172.16.30.3 24 IP地址172.16.30.3 子网掩码24
[r3-GigabitEthernet0/0/1]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[r3-GigabitEthernet0/0/1]quit 退出
[r3]interface g0/0/2
[r3-GigabitEthernet0/0/2]
[r3-GigabitEthernet0/0/2]ip address 172.16.3.254 24 IP地址172.16.3.254 子网掩码24
[r3-GigabitEthernet0/0/2]undo shutdown 关闭消息控制台
Info: Interface GigabitEthernet0/0/2 is not shutdown.
[r3-GigabitEthernet0/0/2]quit 退出

三、配置R1、R2、R3 OSPF1及骨干区域area0：

[r1]ospf 1		进入ospf进程号是1（进程号范围：1-255）
[r1-ospf-1]area 0	骨干区域area0
[r1-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.255  宣告的网段172.16.10.0 反掩码0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255  宣告的网段172.16.1.0 反掩码0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]quit 退出
[r1-ospf-1]quit 退出
[r2]ospf 1		进入ospf进程号是1（进程号范围：1-255）
[r2-ospf-1]area 0		骨干区域area0
[r2-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.255  宣告的网段172.16.10.0 反掩码0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 172.16.30.0 0.0.0.255 宣告的网段172.16.30.0 反掩码0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.255 宣告的网段172.16.2.0 反掩码0.0.0.255
[r2-ospf-1]quit 退出
<r3>system-view 进入视图模式
Enter system view, return user view with Ctrl+Z.
[r3]ospf 1
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 172.16.3.0 0.0.0.255 	宣告的网段172.16.3.0，反掩码：0.0.0.255(255.255.255.255-255.255.255.0=0.0.0.255 四个255减标准子网掩码就是反掩码)
[r3-ospf-1-area-0.0.0.0]network 172.16.30.0 0.0.0.255	宣告的网段172.16.30.0，反掩码：0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.255		宣告的网段172.16.20.0，反掩码：0.0.0.255
[r3-ospf-1-area-0.0.0.0]quit 退出
[r3-ospf-1]quit 退出

四、R3查看IP路由表信息

[R3]display ip routing-table		R3查看IP路由表信息
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.16.1.0/24  OSPF    10   2           D   172.16.20.1     GigabitEthernet 文档里把这个圈起来
0/0/0
     172.16.2.0/24  OSPF    10   2           D   172.16.30.2     GigabitEthernet 文档里把这个圈起来
0/0/1
     172.16.3.0/24  Direct  0    0           D   172.16.3.254    GigabitEthernet
0/0/2
   172.16.3.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
   172.16.3.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
    172.16.10.0/24  OSPF    10   2           D   172.16.30.2     GigabitEthernet 文档里把这个圈起来
0/0/1
                    OSPF    10   2           D   172.16.20.1     GigabitEthernet

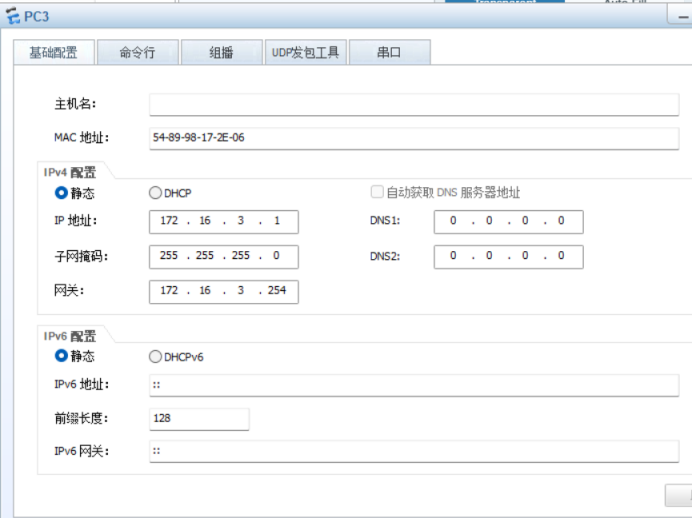

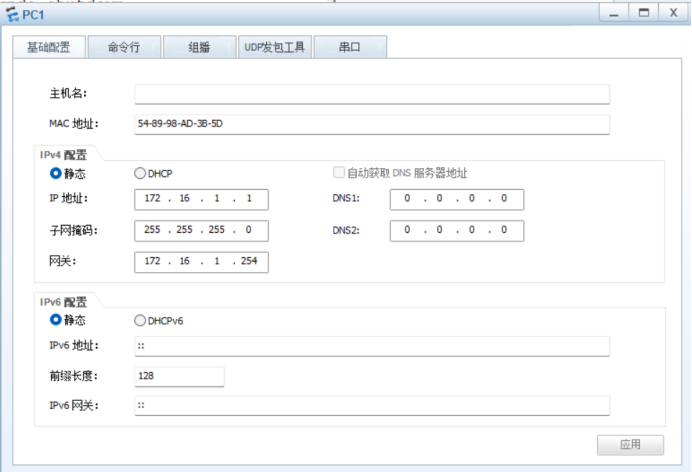

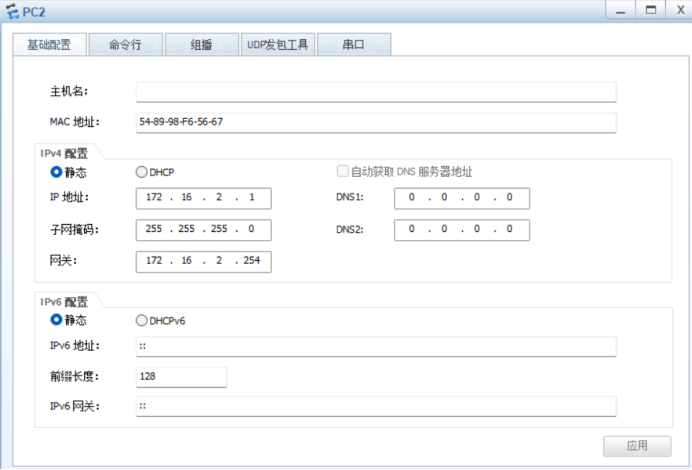

五、PC1、PC2、PC3 IP、子网掩码及网关：

六、R1查看路由表中OSPF路由表信息

[R1]display ip routing-table protocol ospf		R1查看路由表中OSPF路由表信息
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 3        Routes : 4

OSPF routing table status : <Active>
         Destinations : 3        Routes : 4

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

     172.16.2.0/24  OSPF    10   2           D   172.16.10.2     GigabitEthernet
0/0/0
     172.16.3.0/24  OSPF    10   2           D   172.16.20.3     GigabitEthernet
0/0/1
    172.16.30.0/24  OSPF    10   2           D   172.16.10.2     GigabitEthernet
0/0/0
                    OSPF    10   2           D   172.16.20.3     GigabitEthernet
0/0/1

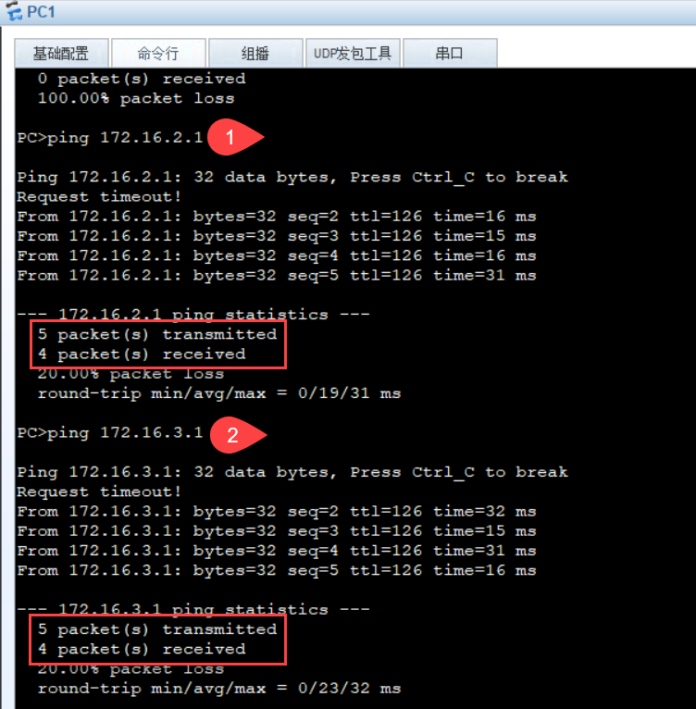

七、测试PC1 Ping PC2及PC3

OSPFOSPF单区域
